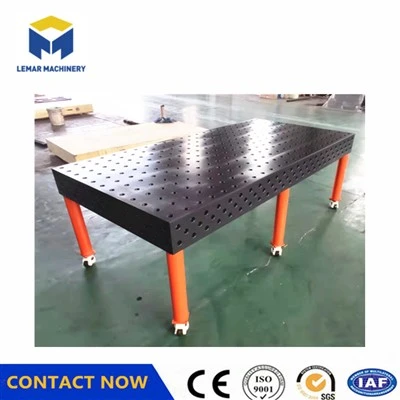

Kako kalibrirati natančnost 3D varjene mize

1. Predhodna priprava in nadzor okolja

Stabilnost okolja: Zagotovite stalno temperaturo v delavnici (priporočeno 20±2 stopinji), izogibajte se neposredni sončni svetlobi in virom vibracij (kot je oprema za žigosanje).

Predgretje opreme: če uporabljate laserski merilni sistem ali koordinatni merilni stroj, predgrejte 30 minut vnaprej, da zagotovite stabilnost podatkov.

Čiščenje mize: Temeljito odstranite železne opilke, olje in prah, da preprečite, da bi nečistoče vplivale na rezultate meritev.

2. Določanje referenčne površine in grobo niveliranje
Uporabite visoko{0}}natančen elektronski nivo (ločljivost 0,01 mm/m) za izvedbo navzkrižnih-meritev v obeh navpičnih smereh (osi X/Y) mize.

Prilagodite sidrne vijake ali podložke, da centrirate mehurček, pri čemer najprej dosežete splošno ravnost mize, z odstopanjem, nadzorovanim znotraj 0,05 mm/m.

Po zategovanju vseh podpornih točk ponovno-izmerite, da potrdite, da zaradi zategovanja ni deformacij.

3. Visoko{1}}precizen pregled ravnosti: uporabite koordinatni merilni stroj (CMM) ali laserski sledilnik za izvedbo vzorčenja-na podlagi mreže na delovni površini (ena merilna točka na vsakih 50 mm × 50 mm).

Preverite, ali ravnost ustreza tovarniškemu standardu (običajno manj kot ali enako 0,08 mm/m²). Če presega toleranco, je potreben postopek popravila.

Označite vse lokalne izbokline ali vdolbine, da zagotovite osnovo za nadaljnjo obdelavo.

4. Preverjanje položaja luknje in T-točnosti reže: Uporabite kombinacijo računalniških zatičev in kazalnika s številčnico, da preverite natančnost položaja pozicionirnih lukenj: Vstavite standardni zatič za osebni računalnik in potisnite sondo z indikatorjem številčnice vzdolž stene luknje; odmik mora biti manjši ali enak ±0,02 mm.

Preverite ravnost in vzporednost T-rež. S posebnim merilnikom izmerite širino reže in sredinsko razdaljo; toleranco je treba nadzorovati znotraj ±0,03 mm.

5. Sodelovalna kalibracija modularne komponente: namestite standardne kvadrate, kvadratne škatle in druge module na mizo. Z merilnikom višine in tipalom preverite pravokotnost in režo za prileganje.

Sestavite več-modulno kombinirano strukturo, da preverite splošno natančnost sestavljanja; spojni šiv Manjši ali enak 0,03 mm, napaka pravokotnosti Manjši ali enak 0,02 mm/m.

6. Dinamična kompenzacija in sistemska integracija
Če je opremljen s sistemom za vodenje 3D-vida (kot je senzor za strukturirano svetlobo), izvedite umerjanje-v-roko, da poenotite koordinatni sistem senzorja in robotske roke.

Vnesite kalibracijske parametre v nadzorni sistem, da dosežete-pravočasno kompenzacijo poti varilnega gorilnika; krmiljenje zaprte{1}} zanke je mogoče nadzorovati znotraj ±0,1 mm.

7. Preverjanje in beleženje
Za poskusno vpenjanje uporabite standardne obdelovance znanih dimenzij, da preverite, ali natančnost ponovljivosti dosega ±0,1 mm.

Ustvarite poročilo o umerjanju, zabeležite vse podatke in jih primerjajte s preteklimi podatki, da olajšate sledenje trendom natančnosti.

✅ Priporočen cikel: kalibrirajte vsake 3 mesece v pogojih visoko-frekvenčne uporabe; vsakih 6 mesecev pri normalni uporabi; po večjih remontih ali selitvi je potrebna takojšnja kalibracija.
