2400x1200 mm 3D varilna miza

2400x1200 mm 3D varilna miza

Material: jeklo/lito železo
Uporaba: varjenje in sestavljanje
Proces: CNC obdelava
Površinska obdelava: normalno/nitrirano
Vrsta: 3D
Blagovna znamka: Lemar
Pošlji povpraševanje

predstavitev izdelka

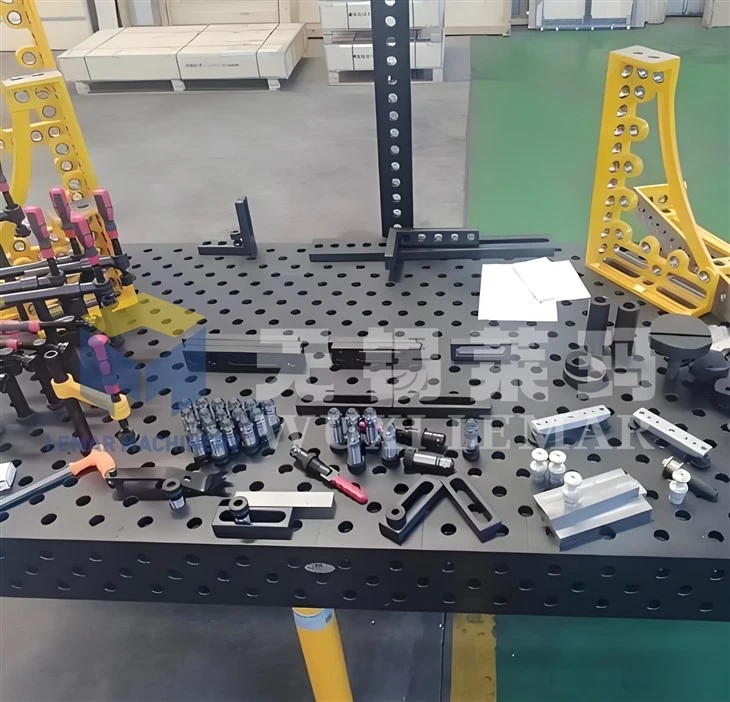

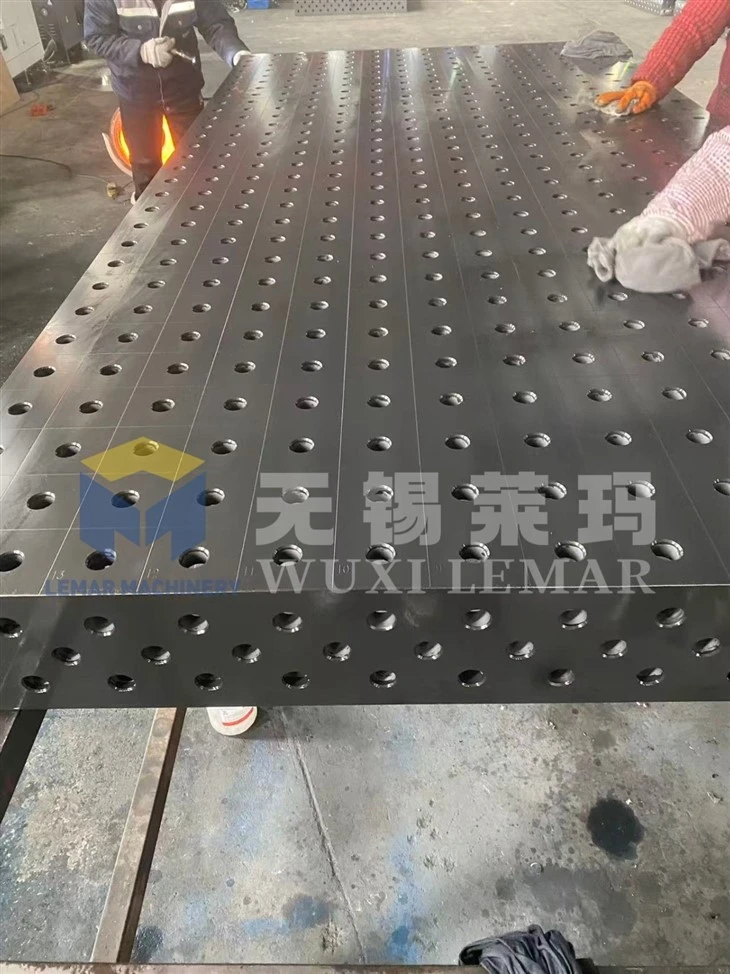

2400x1200 mm 3D varilna miza

3D varilna miza 2400 x 1200 mm je modularna, visoko-natančna in prilagodljiva platforma za varjenje. Njegova glavna značilnost je hitro pozicioniranje in vpenjanje obdelovancev skozi standardiziran sistem lukenj in vpenjal, kar omogoča učinkovito in natančno varjenje. Široko se uporablja pri izdelavi kovinskih strukturnih komponent.

Standardna velikost: 2400 mm (dolžina) × 1200 mm (širina), običajna debelina 200 mm, standardna višina delovne mize je približno 850 mm.
Osnovna struktura:
Delovna površina: visoko{0}}trdna litoželezna/jeklena plošča, 5 enakomerno porazdeljenih delovnih površin z visoko{2}}natančnimi luknjami za pozicioniranje in mrežnimi črtami.
Podpora: Jeklene noge + nastavljive kroglične noge, ki jih je mogoče hitro poravnati, da se zagotovi stabilnost.



30product-15-15​



Visoka kakovost





napredno opremo





strokovna ekipa





rešitev na enem mestu



Serija izdelkov

D162product-15-15​

serija D16



Premer: Φ16 mm
Sredi-do-razdalja med središči lukenj: 50×50 mm
Debelina mizne plošče: 12–20 mm
Višina platforme: 100 mm / 200 mm
Ravnost: 0,1 mm/1000 mm
Vertikalnost: 0,05 mm/200 mm
Površinska hrapavost: Ra 3,2
Standardna nosilnost: manjša ali enaka 2 tonam
Ustrezni vijaki: M8

Serija D28



Premer: Φ28 mm
Sredi-do-razdalja med središči lukenj: 100×100 mm
Debelina mizne plošče: 20–30 mm
Višina platforme: 200 mm
Ravnost: 0,1 mm/1000 mm
Vertikalnost: 0,1 mm/200 mm
Površinska hrapavost: Ra 3,2
Standardna nosilnost-: 5–10 ton
Ustrezni vijaki: M16

5282product-15-15​



453
Dvižne podporne noge
454
Dvižne podporne noge

Video o izdelku



Prednosti specifikacijske strukture 2400 × 1200 mm

342

​





  • Prilagoditev prostoru: Primerno za srednje in velike-obdelovance (kot so 1-3-metrske konstrukcijske komponente), uravnoteženje med prilagodljivostjo in nosilnostjo
  • Razširitev kombinacij: lahko se poveže v več enot, da se tvori večja platforma, ki ustreza potrebam izredno dolgih/širokih obdelovancev
  • Zelo vsestranski: ustreza običajnim industrijskim standardnim velikostim s popolno dodatno opremo in visoko-stroškovno učinkovitostjo

Glavne tehnične lastnosti

442​

  • Fleksibilna modularizacija
  1. Tako kot »industrijski Lego« se lahko hitro prilagodi kateri koli obliki obdelovanca s standardnimi dodatki, kot so locirni zatiči, kotniki, vpenjalni deli in kocke v obliki črke V-.
  2. Ena platforma lahko nadomesti več sklopov specializiranih vpenjal, kar bistveno zmanjša stroške orodja in čas menjave. Visoko-natančno pozicioniranje
  3. Ravnost površine: 0,05–0,1 mm/m, natančnost položaja luknje ±0,05 mm
Zaklepna sila locirnih zatičev lahko doseže 5 ton, strižna odpornost je 25 ton. Vpenjanje je stabilno in natančnost ponovnega pozicioniranja je visoka.
  • Učinkovito in priročno
  1. Ni potrebe po kompleksnih meritvah. S pomočjo mrežnih linij in položajev lukenj lahko orodje nastavite v nekaj minutah.
  2. Novinci lahko obvladajo operacijo v 2 urah, kar bistveno izboljša učinkovitost proizvodnje.
  • Visoka togost in vzdržljivost
  1. Material iz litega železa/jeklene plošče + spodnja ojačitvena rebra. Nosilnost-lahko doseže 8 ton. Odporen na deformacijo in vpliv toplote varjenja.
  2. Površina je bila obdelana z nitriranjem, odporna-na obrabo, anti-spajkalna žlindra in enostavna za čiščenje.
  • Okolju prijazen in vsestranski
  1. Ni odpadnih materialov iz tradicionalnega orodja. Lahko se ponovno uporabi in je primeren za več procesov, kot so varjenje, sestavljanje in pregled.

Naše storitve

Najprej usmerjen-na stranke

Pred-prodajne storitve

Strokovno tehnično svetovanje

Na podlagi naročnikove strukture izdelka, postopka varjenja in zahtev glede proizvodne zmogljivosti zagotovite predloge za izbiro 3D varilnih delovnih miz, načrte velikosti in konfiguracije vpenjal.

Brezplačno načrtovanje sheme

Ponudite sheme postavitve orodij 2D/3D, sheme kombinacij vpenjal in celotno načrtovanje delovne postaje, ki podpira optimizacijo strankinih pogojev na -gradbišču.

Testiranje vzorcev in predstavitev

Lahko zagotovi vzorčne teste varjenja, -na kraju samem/video predstavitve, da vizualno prikaže natančnost, učinkovitost in stabilnost delovne mize.

Hitra ponudba in potrditev datuma dobave



ogled več

V-prodajni storitvi

Sledenje naročilu skozi celoten proces

Napredek proizvodnje, nadzor kakovosti, pakiranje in logistika so sinhronizirani v realnem času, na voljo pa so fotografije proizvodnje, poročila o preskusih, seznami pakiranja itd.

Stroga kontrola kakovosti

Standardizirana izvozna embalaža

Uporabite zaboje iz vezanega lesa + film-odporno na vlago + fiksne nosilce, primerne za-pomorski/kopenski prevoz na dolge razdalje, s čimer zagotovite, da je blago nepoškodovano.

Popolni izvozni dokumenti

Zagotovite komercialne račune, pakirne liste, nakladnice, potrdila o poreklu, CE itd., kot je potrebno za carinjenje.

ogled več

Po-prodajne storitve

Navodila za namestitev in usposabljanje

Zagotovite podrobne priročnike za namestitev, videoposnetke o delovanju in lahko ponudite oddaljeno video usposabljanje za vodenje uporabe in vzdrževanja napeljave.

Garancijska storitev

Glavni del delovne mize ponuja dolgoročno-garancijo. Naprave in nosljivi izdelki so pod standardno garancijo. Po-škodo, ki ni človeška, podpirajo storitve popravila ali zamenjave.

Doživljenjska tehnična podpora

Zagotovite doživljenjsko brezplačno tehnično svetovanje, predloge za optimizacijo procesov in načrte nadgradnje napeljave.

Mehanizem hitrega odziva

Strokovna po-prodajna ekipa za zunanjo trgovino odgovori po e-pošti v 24 urah in zagotovi rešitev v 48 urah.

ogled več



Pakiranje in transport

25
26
3D welding jig table 2
D16 welding work table

Kontaktirajte nas

22

Kar ponujamo, ni le varilna miza.



Iznajdljivost ustvarja natančnost, kakovost povezuje svet. Specializirani smo za raziskave in razvoj ter proizvodnjo2400x1200 mm 3D varilna mizain celotno paleto fleksibilnih varilnih miz. S stabilnimi, zanesljivimi izdelki in profesionalnimi storitvami zagotavljamo učinkovite, natančne in inteligentne varilne rešitve za globalno proizvodnjo ter sodelujemo s strankami pri ustvarjanju nove industrijske prihodnosti.
