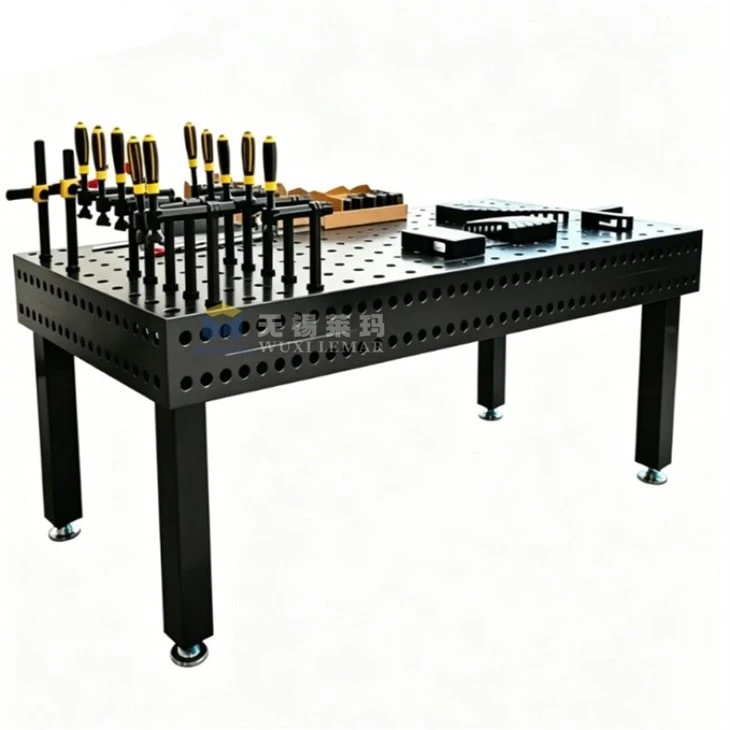

3D varilna delovna miza
Uporaba: varjenje in sestavljanje
Proces: CNC obdelava
Površinska obdelava: normalno/nitrirano
Vrsta: 3D
Blagovna znamka: Lemar
Opis izdelkov
3D varilna delovna miza je modularna, visoko-natančna in rekonfigurabilna platforma za prostorsko pozicioniranje za varilne aplikacije. Njegovo osrednjo zasnovo predstavljajo natančno-obdelane površine na vseh petih straneh, integrirane s standardizirano mrežo referenčnih lukenj; v kombinaciji z obsežnim naborom pritrdilnih komponent omogoča celovito prostorsko pozicioniranje in vpenjanje prek osi X, Y in Z, s čimer nadomešča tradicionalno togo orodje "eno-pritrdilno-na-obdelovanec".
Ključni tehnični parametri
- Material: lito železo HT300 (odporno-na obrabo, nizka notranja obremenitev) ali jeklo Q345 (visoka trdnost); površina je običajno obdelana s plinskim nitriranjem, pri čemer se doseže trdota HRC 35–45, kar zagotavlja odpornost na brizganje in deformacije pri varjenju.
- Standardi sistema lukenj (dve glavni vrsti):
- D28 (φ28 mm): razmik med luknjami 100 × 100 mm; primerno za velika bremena in velike obdelovance (težki stroji, okvirji vozil).
- D16 (φ16 mm): razmik lukenj 50 × 50 mm; primeren za natančne aplikacije in majhne-do-srednje-dele (izdelava pločevine, robotsko varjenje).
- Natančnost: Ravnost 0,1 mm/1000 mm; natančnost pozicioniranja lukenj od ±0,03 do ±0,1 mm; pozicioniranje in vpenjanje je možno na vseh petih straneh.
- Dimenzije: Standardne velikosti vključujejo 1000 × 2000 mm in 1500 × 3000 mm; enote je mogoče brezšivno spojiti skupaj, da se prilagodijo prevelikim obdelovancem.
Modularni pritrdilni sistem
Komponente za pozicioniranje: namestitveni zatiči, desni-kotni bloki, V-bloki, referenčne kotne plošče.
Vpenjalne komponente: hitre spone, vijačne spone, hidravlične spone, napenjalci verige.
Podporne komponente: nastavljivi podporni stebri, višinski bloki, razširitvene ploščadi.
Povezovalne komponente: zaklepni zatiči-za težke obremenitve (s trojnim{1}}krogličnim zaklepanjem za stabilno, ponovljivo pozicioniranje), ojnice, kotni priključki.
Tipične industrijske panoge
- Avtomobilski/gradbeni stroji: okvirji, osi, kabine, varjenje strukturnih komponent.
- Železniški prevoz: okvirji karoserije, podstavni vozički, okvirji sedežev.
- Letalstvo in vesoljski promet: natančni okvirji, tank{0}}strukture, šablone in vpenjala.
- Pločevina/Ohišja: omare, stojala, varjeni sklopi.
- Robotsko varjenje: prilagodljive delovne postaje, natančno pozicioniranje serijskih delov.
