Pozicijska miza za težko varjenje

Pozicijska miza za težko varjenje

Material: jeklo/lito železo
Uporaba: varjenje in sestavljanje
Proces: CNC obdelava
Površinska obdelava: normalno/nitrirano
Vrsta: 3D
Blagovna znamka: Lemar
Pošlji povpraševanje
product-15-151​

Pozicijska miza za težko varjenje je robustna delovna platforma-industrijskega razreda, zasnovana posebej za varjenje, sestavljanje in pozicioniranje vpenjal. Izdelan iz -materialov z visoko trdnostjo, se ponaša z odlično-nosilnostjo, stabilno strukturo in natančnim pozicioniranjem lukenj, kar omogoča prilagodljivo fiksiranje, obračanje in prilagajanje obdelovancev pod več koti. Močno izboljša natančnost varjenja, operativno učinkovitost in varnost pri delu ter se pogosto uporablja v proizvodnji strojev, obdelavi kovin, avtomobilski industriji in drugih scenarijih težke-proizvodnje.

predstavitev izdelka



447product-15-15​
01.

2D varilna miza

Struktura namizne plošče: Mrežni vzorec lukenj / T-reže
Mere pozicioniranja: os X- + os Y- (samo planarno pozicioniranje)
Standardni razmik lukenj: 50 mm / 100 mm
Standardni premer luknje: φ16 mm, φ28 mm
Material mizne plošče: lito železo HT250 / HT300
Trdota mize: HB180–240
Ploskost: 0,1 mm/m – 0,3 mm/m
Nosilnost: 2.000 kg – 15.000 kg (na enoto)

02.

3D varilna miza

Mere pozicioniranja: os X- + os Y- + os Z- (3D prostorski sklop)
Stranske strani: opremljene z luknjami za pozicioniranje; podpira navpično montažo napeljave
Ponovljivost: ±0,05 mm
Ploskost: 0,05–0,1 mm/m
Nosilnost: 5.000 kg – 30.000 kg+
Debelina mizne plošče: 200–400 mm
Celotna togost: ima ojačitvena rebra; popolnoma razbremenjen-napetosti z žarjenjem

D283product-15-15​

Ponujamo druge vrste varilnih miz,-kot so osmerokotne varilne mize,-po višini nastavljive varilne mize in drugo. Če potrebujete drugo vrsto varilne mize, nas kontaktirajte in nam sporočite svoje posebne zahteve.

456product-15-15​

Nudimo tudi druge vrste varilnih aparatov. Če jih potrebujete, me kontaktirajte.

453​
Teleskopska podporna noga
454​
Oporna noga-kvadratne oblike



dimenzije izdelka



Ponujamo-storitve po meri; kontaktirajte me, če potrebujete druge velikosti.



št.

Vrsta izdelka

Velikost (mm)

Ponovite natančnost pozicioniranja

1

3D miza za varjenje jekla/litega železa

1000x1000

±0,03 mm

2

1000x1200

±0,03 mm

3

1000x1500

±0,03 mm

4

1000x2000

±0,03 mm

5

1500x1500

±0,03 mm

6

2400x1200

±0,03 mm

7

3000x1500

±0,03 mm

8

4000x2000

±0,03 mm

9

2D miza za varjenje jekla/litega železa

1000×1000

±0,03 mm

10

1200×1200

±0,03 mm

11

1500×1500

±0,03 mm

12

2000×1000

±0,03 mm



Video o izdelku



Glavne funkcije in prednosti



1. Ultra-težka-obremenitev-nosilnost
Zmožen podpirati obremenitve v razponu od 5 do več kot 50 ton, zagotavlja stabilno podporo za velike obdelovance, kot so gradbeni stroji, ladje, komponente vetrne elektrarne in jeklene konstrukcije.
2. Mikronsko-natančno pozicioniranje
Uporaba sistema natančnih lukenj v kombinaciji s standardnimi modularnimi komponentami za doseganje natančnega 3D prostorskega pozicioniranja, s čimer se učinkovito nadzoruje varilna deformacija, dimenzijska odstopanja in neporavnanost.
3. Končna prilagodljivost in možnost ponovne uporabe
Popolnoma modularna zasnova, ki se prilagaja majhnim-serijskim, visoko-mešanim proizvodnim okoljem; odpravlja potrebo po specializiranih napeljavah, kar omogoča hitre menjave in nižje stroške.
4. Odpornost na toplotno deformacijo in vibracije
Izdelan iz litega železa z nizkim koeficientom toplotnega raztezanja in močnimi-blažilnimi lastnostmi za zmanjšanje vpliva visokih temperatur varjenja in tresljajev na natančnost.
5. Izjemna vzdržljivost in dolgoživost
Površina varilne pozicionirne mize Heavy Duty je-odporna na obrabo, neprepustna za brizganje pri varjenju in enostavna za čiščenje, kar zagotavlja življenjsko dobo 10 let ali več s standardnim vzdrževanjem.

467

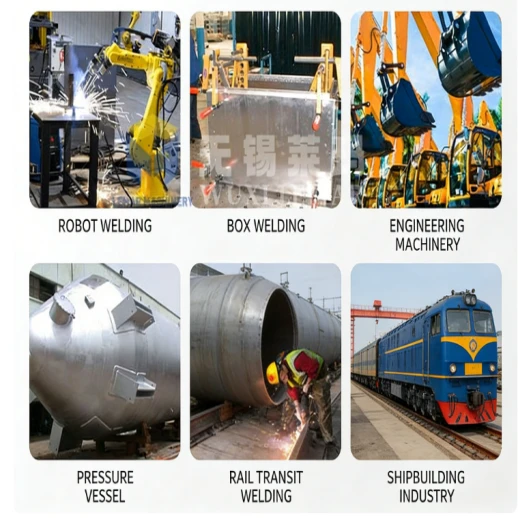

Praktične aplikacije

50
​
Tipične industrijske panoge

Gradbeni stroji: roke bagrov, okvirji nakladalcev, konstrukcije žerjavov
Tlačne posode: rezervoarji za shranjevanje, kotli, izmenjevalniki toplote, plinske jeklenke
Vetrna/jedrska energija: Sekcije stolpov, prirobnice, baze gondol
Pomorstvo in morje: deli trupa, sistemi jaškov, pokrovi loput
Avtomobilska/težka industrija: šasije, okvirji vozil, osi za-težke obremenitve
Jeklene konstrukcije: mostovi, industrijski obrati,-sestavni deli visokih zgradb​



Potrdilo o kakovosti izdelka

CE



Združljivi postopki varjenja in obdelave

Ne samo za varjenje





MIG/MAG/CO₂ varjenje-zaščitenega plina
TIG (argonsko obločno) varjenje
Varjenje pod praškom, varjenje s plazmo
Sestavljanje obdelovanca,-opremljanje in pozicioniranje
Rezanje, brušenje, pregled in označevanje
Hitra menjava napeljave



Zavezani smo zagotavljanju vrhunskih-pozicijskih miz za varjenje.

Če vas zanimajo naše 3D varilne mize, nas kontaktirajte kadar koli.
